डिफ्यूजन वेल्डिंग मशीनों में विभिन्न दबाव प्रणालियाँ क्या हैं?

ए का चयन करते समयप्रसार वेल्डिंग मशीनe, इंजीनियरों और क्रय प्रबंधकों द्वारा पूछे जाने वाले सबसे आम प्रश्नों में से एक है:इन मशीनों में प्रयुक्त विभिन्न दबाव प्रणालियों के बीच क्या अंतर है?कुछ उपकरण वायवीय सिलेंडरों का उपयोग करते हैं, अन्य हाइड्रोलिक सिस्टम पर भरोसा करते हैं, और उच्चतर {{0}अंत मॉडल सर्वो या वायवीय {{1}हाइड्रोलिक बूस्टर तंत्र का उपयोग कर सकते हैं। दबाव लागू करने के ये विभिन्न दृष्टिकोण न केवल मशीन की कीमत को प्रभावित करते हैं बल्कि वेल्डिंग की गुणवत्ता, प्रक्रिया स्थिरता और रखरखाव आवश्यकताओं पर भी सीधा प्रभाव डालते हैं।

डिफ्यूजन वेल्डिंग उपकरण पर शोध करने वाले कई खरीदार इसी तरह के सवालों का सामना करते हैं। प्रसार वेल्डिंग के लिए कितने दबाव की आवश्यकता होती है? क्या वायवीय प्रसार वेल्डिंग मशीन अधिकांश अनुप्रयोगों के लिए पर्याप्त है? सर्वो से संचालित मशीनें अधिक महंगी क्यों हैं? इन सवालों के स्पष्ट उत्तर के बिना, ऐसे उपकरण चुनना मुश्किल हो सकता है जो वास्तव में उत्पादन प्रक्रिया के लिए उपयुक्त हों।

वायवीय

हाइड्रोलिक

इमदादी

वायवीय-हाइड्रोलिक

यह लेख प्रसार वेल्डिंग मशीनों में उपयोग की जाने वाली चार सबसे आम दबाव प्रणालियों की व्याख्या करता है। उनकी दबाव सीमाओं, नियंत्रण विधियों और विशिष्ट अनुप्रयोगों की तुलना करके, आप इस बात की स्पष्ट समझ प्राप्त करेंगे कि वे कैसे भिन्न हैं और कौन सा प्रकार आपकी उत्पादन आवश्यकताओं के लिए सबसे उपयुक्त हो सकता है।

प्रसार वेल्डिंग में,तापमान, समय और दबावये तीन प्रमुख पैरामीटर हैं जो जोड़ की गुणवत्ता निर्धारित करते हैं। तापमान धातु की सतहों के बीच परमाणु प्रसार को बढ़ावा देता है, जबकि समय प्रसार प्रक्रिया को पूरी तरह से विकसित करने की अनुमति देता है। दबाव भी समान रूप से महत्वपूर्ण भूमिका निभाता है क्योंकि यह जुड़ी हुई दो सतहों के बीच घनिष्ठ संपर्क सुनिश्चित करता है।

यदि लागू दबाव अपर्याप्त है, तो सामग्रियों के बीच सूक्ष्म अंतराल रह सकते हैं। ये अंतराल उचित परमाणु प्रसार को रोकते हैं और अपूर्ण बंधन या कमजोर जोड़ों का कारण बन सकते हैं। इस कारण से, वेल्डिंग प्रक्रिया के दौरान दबाव को नियंत्रित करना आवश्यक है।

दबाव के परिमाण से परे,दबाव स्थिरता और पुनरावृत्तिऔद्योगिक उत्पादन में भी महत्वपूर्ण हैं। यदि वेल्डिंग चक्र के दौरान दबाव में उतार-चढ़ाव होता है, तो परिणाम अलग-अलग हिस्सों में भिन्न हो सकते हैं। उदाहरण के लिए, कुछ वेल्ड उत्कृष्ट ताकत दिखा सकते हैं जबकि अन्य आंशिक संबंध या संरचनात्मक विसंगतियां प्रदर्शित करते हैं। इस प्रकार की परिवर्तनशीलता उच्च मात्रा के विनिर्माण में विशेष रूप से समस्याग्रस्त हो जाती है।

कई कंपनियाँ प्रारंभ में प्रसार वेल्डिंग लागू करते समय तापमान नियंत्रण पर ध्यान केंद्रित करती हैं, बाद में पता चलता है कि अस्थिर दबाव प्रणालियाँ असंगत वेल्ड गुणवत्ता का मूल कारण हैं। परिणामस्वरूप, प्रसार वेल्डिंग मशीन में दबाव प्रणाली का डिज़ाइन समग्र प्रक्रिया प्रदर्शन में एक महत्वपूर्ण कारक है।

आज औद्योगिक अनुप्रयोगों में, सबसे आम दबाव प्रणालियाँ शामिल हैंवायवीय प्रणालियाँ, हाइड्रोलिक प्रणालियाँ, सर्वो{{0}संचालित प्रणालियाँ, और वायवीय-हाइड्रोलिक बूस्टर प्रणालियाँ. प्रत्येक दृष्टिकोण वेल्डिंग अनुप्रयोग के आधार पर विशिष्ट लाभ प्रदान करता है।

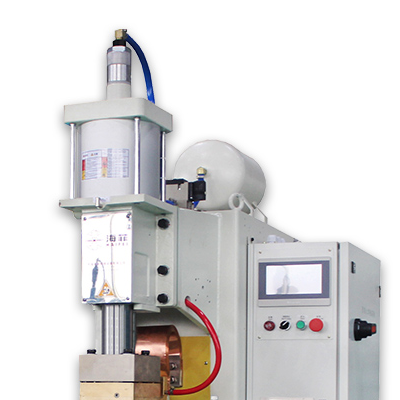

1. वायवीय प्रसार वेल्डिंग मशीनें

प्रसार वेल्डिंग उपकरण में वायवीय दबाव प्रणालियाँ सबसे व्यापक रूप से उपयोग किए जाने वाले डिज़ाइनों में से एक हैं। ये मशीनें वायवीय सिलेंडर को चलाने के लिए संपीड़ित हवा का उपयोग करके बल उत्पन्न करती हैं जो वर्कपीस को एक साथ दबाती है।

वायवीय प्रणालियों के इतने लोकप्रिय होने का एक कारण उनकी अपेक्षाकृत सरल संरचना है। अधिक जटिल प्रणालियों की तुलना में उनकी उपकरण लागत आम तौर पर कम होती है और उनका रखरखाव करना आसान होता है।

औद्योगिक अनुप्रयोगों में, वायवीय प्रसार वेल्डिंग मशीनें आम तौर पर एक प्रदान करती हैंलगभग 0.2 से 10 टन की दबाव सीमा, एक नियंत्रण वाल्व के माध्यम से हवा के दबाव को विनियमित करके बल को समायोजित किया जाता है। कई अनुप्रयोगों जैसे कि कॉपर बसबार वेल्डिंग, इलेक्ट्रिकल कनेक्टर और मध्यम आकार के धातु घटकों के लिए यह दबाव सीमा पर्याप्त है।

हालाँकि, वायवीय प्रणालियों की भी कुछ सीमाएँ हैं। क्योंकि संपीड़ित हवा स्वाभाविक रूप से लोचदार होती है, इसलिए दबाव नियंत्रण आमतौर पर प्राप्त किया जाता हैठीक समायोजन के बजाय टन स्तर की वृद्धि. ऐसी प्रक्रियाओं के लिए जिन्हें अत्यधिक सटीक दबाव नियंत्रण की आवश्यकता होती है, वायवीय प्रणालियाँ सटीकता का आवश्यक स्तर प्रदान नहीं कर सकती हैं।

कुल मिलाकर, वायवीय प्रसार वेल्डिंग मशीनें इसके लिए उपयुक्त हैंउच्च मात्रा में उत्पादन वातावरण जहां दबाव की आवश्यकताएं मध्यम होती हैं और लागत दक्षता महत्वपूर्ण होती है, जैसे विद्युत उपकरण निर्माण में कॉपर बसबार वेल्डिंग।

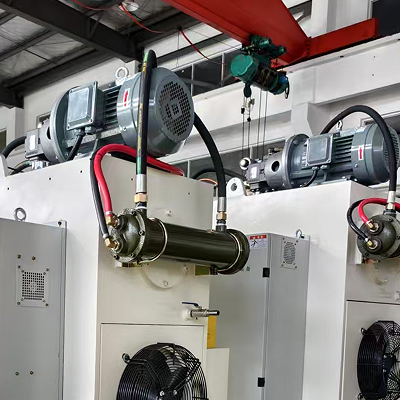

2.हाइड्रोलिक डिफ्यूजन वेल्डिंग मशीनें

हाइड्रोलिक प्रसार वेल्डिंग मशीनें हाइड्रोलिक पंप और सिलेंडर के माध्यम से बल उत्पन्न करती हैं। हाइड्रोलिक सिस्टम का मुख्य लाभ बहुत उच्च स्तर का दबाव उत्पन्न करने की उनकी क्षमता है। औद्योगिक उपकरणों में, हाइड्रोलिक सिस्टम आमतौर पर दबाव प्रदान कर सकते हैंदबाव लगभग 1 टन से लेकर 100 टन से भी अधिक तक होता है, जो उन्हें बड़े घटकों या पर्याप्त संपीड़न बल की आवश्यकता वाले अनुप्रयोगों की वेल्डिंग के लिए आदर्श बनाता है।

वायवीय प्रणालियों की तुलना में, हाइड्रोलिक सिस्टम अधिक स्थिर दबाव आउटपुट प्रदान करते हैं और विस्तारित अवधि के लिए उच्च भार को बनाए रखने में सक्षम होते हैं। इस कारण से, इनका उपयोग आमतौर पर मोटी प्लेटों, बड़े तांबे के कंडक्टरों या भारी संरचनात्मक घटकों के लिए डिज़ाइन किए गए बड़े प्रसार वेल्डिंग उपकरणों में किया जाता है।

हालाँकि, हाइड्रोलिक सिस्टम भी अधिक जटिल हैं। उन्हें पंप, तेल सर्किट, वाल्व और अतिरिक्त नियंत्रण घटकों की आवश्यकता होती है, जिससे उपकरण लागत और रखरखाव आवश्यकताएं दोनों बढ़ जाती हैं। यदि सिस्टम का ठीक से रखरखाव नहीं किया जाता है, तो तेल रिसाव जैसी समस्याएं हो सकती हैं। इसमें शामिल अनुप्रयोगों के लिएबड़े वेल्ड क्षेत्र या बहुत उच्च दबाव की आवश्यकताएं, हाइड्रोलिक प्रसार वेल्डिंग मशीनें अक्सर सबसे विश्वसनीय समाधान होती हैं।

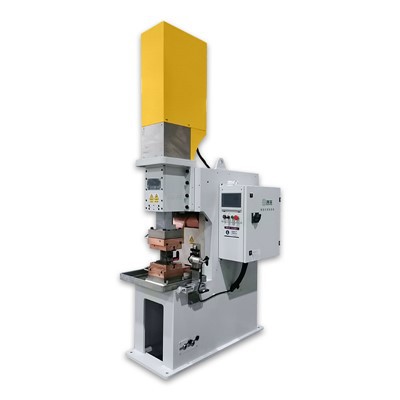

3.सर्वो-संचालित डिफ्यूजन वेल्डिंग मशीनें

सटीक विनिर्माण उद्योगों की वृद्धि के साथ, आधुनिक प्रसार वेल्डिंग उपकरणों में सर्वो संचालित दबाव प्रणालियाँ तेजी से आम हो गई हैं। ये मशीनें आमतौर पर उपयोग की जाती हैंसर्वो मोटर्स को बॉल स्क्रू या इलेक्ट्रिक एक्चुएटर्स के साथ जोड़ा जाता हैआवश्यक दबाव उत्पन्न करने के लिए.

सर्वो प्रणालियों का प्रमुख लाभ उनका हैअत्यंत सटीक दबाव नियंत्रण. कई मशीनों में दबाव को नियंत्रित किया जा सकता हैलगभग 1 किलोग्राम या उससे भी बेहतर की सटीकता. उत्पादन के दौरान, ऑपरेटर सटीक दबाव मान सेट कर सकते हैं {{1}उदाहरण के लिए 1,250 किलोग्राम, 1,380 किलोग्राम, या 1,420 किलोग्राम{{8}और सिस्टम प्रत्येक वेल्डिंग चक्र के लिए उस दबाव को लगातार दोहराएगा।

इस उच्च स्तर के नियंत्रण के कारण, सर्वो डिफ्यूजन वेल्डिंग मशीनें आम तौर पर पारंपरिक प्रणालियों की तुलना में अधिक महंगी होती हैं। हालाँकि, वे उन अनुप्रयोगों में स्पष्ट लाभ प्रदान करते हैं जहां प्रक्रिया स्थिरता और सटीक बल नियंत्रण महत्वपूर्ण हैं।

विशिष्ट अनुप्रयोगों में अर्धचालक घटक, सटीक इलेक्ट्रॉनिक उपकरण और उन्नत सामग्रियां शामिल हैं जिनके लिए सख्त प्रक्रिया दोहराव की आवश्यकता होती है। इन वातावरणों में, एक वेल्ड से दूसरे वेल्ड तक लगातार दबाव बनाए रखने की क्षमता उत्पाद की विश्वसनीयता में काफी सुधार कर सकती है।

परिणामस्वरूप, जब वेल्डिंग प्रक्रिया की आवश्यकता होती हैसटीक दबाव नियंत्रण और अत्यधिक दोहराए जाने योग्य परिणाम, सर्वो से संचालित प्रणालियाँ अक्सर पसंदीदा विकल्प होती हैं।

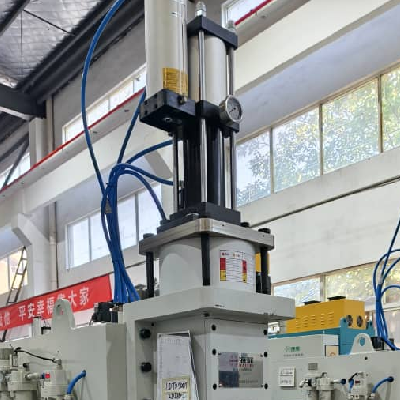

4.वायवीय-हाइड्रोलिक बूस्टर डिफ्यूजन वेल्डिंग मशीनें

वायवीय-हाइड्रोलिक बूस्टर सिस्टम वायवीय और हाइड्रोलिक प्रौद्योगिकी दोनों के तत्वों को जोड़ते हैं। इन प्रणालियों में, संपीड़ित हवा एक हाइड्रोलिक इंटेंसिफायर चलाती है, जो दबाव को कई गुना बढ़ा देती है और इसे वेल्डिंग तंत्र तक पहुंचाती है।

व्यवहार में, वायवीय {{0}हाइड्रोलिक प्रसार वेल्डिंग मशीनें आम तौर पर प्रदान करती हैंदबाव लगभग 1 टन से 50 टन के बीच होता है. यह डिज़ाइन पारंपरिक हाइड्रोलिक प्रणाली की पूर्ण जटिलता से बचते हुए एक मानक वायवीय प्रणाली की तुलना में अधिक बल प्रदान करता है।

क्योंकि संरचना अपेक्षाकृत कॉम्पैक्ट है और ऊर्जा की खपत अक्सर कम होती है, मध्यम आकार के औद्योगिक वेल्डिंग उपकरणों में वायवीय - हाइड्रोलिक सिस्टम का व्यापक रूप से उपयोग किया जाता है। वे विशेष रूप से वेल्डिंग माध्यम से बड़े तांबे के घटकों या अन्य धातु असेंबलियों के लिए उपयुक्त हैं जिन्हें उच्च दबाव की आवश्यकता होती है लेकिन पूर्ण हाइड्रोलिक स्थापना का औचित्य नहीं है।

कई निर्माताओं के लिए, इस प्रकार की प्रणाली प्रदर्शन, लागत और सिस्टम जटिलता के बीच एक व्यावहारिक संतुलन का प्रतिनिधित्व करती है।

चार प्रसार वेल्डिंग दबाव प्रणालियों की तुलना

इस तुलना से, यह स्पष्ट हो जाता है कि इन प्रणालियों के बीच सबसे महत्वपूर्ण अंतर निहित हैंदबाव क्षमता और नियंत्रण परिशुद्धता. सही प्रणाली का चयन करने के लिए केवल उपकरण की कीमत पर ध्यान केंद्रित करने के बजाय वेल्डिंग प्रक्रिया की विशिष्ट आवश्यकताओं का मूल्यांकन करने की आवश्यकता होती है।

उपयुक्त प्रसार वेल्डिंग मशीन का चयन करने में कई महत्वपूर्ण कारकों पर विचार करना शामिल है।

1. वर्कपीस का आकार और वेल्ड क्षेत्र

बड़े वेल्ड क्षेत्रों को आम तौर पर जुड़ने वाली सतहों के बीच पूर्ण संपर्क सुनिश्चित करने के लिए उच्च कुल बल की आवश्यकता होती है। इन मामलों में, हाइड्रोलिक या वायवीय-हाइड्रोलिक सिस्टम अक्सर बेहतर विकल्प होते हैं क्योंकि वे अधिक दबाव दे सकते हैं।

2. दबाव नियंत्रण परिशुद्धता

यदि वेल्डिंग प्रक्रिया के लिए सटीक दबाव नियंत्रण की आवश्यकता होती है, उदाहरण के लिए, जब दबाव एक विशिष्ट किलोग्राम मूल्य पर बनाए रखा जाना चाहिए, तो सर्वो सिस्टम आमतौर पर सबसे अच्छा प्रदर्शन प्रदान करते हैं। उनका उच्च परिशुद्धता नियंत्रण वेल्ड स्थिरता में काफी सुधार कर सकता है।

3.उपकरण और रखरखाव लागत

वायवीय प्रणालियाँ आम तौर पर सबसे किफायती विकल्प हैं और मध्यम दबाव आवश्यकताओं के साथ उच्च मात्रा में विनिर्माण के लिए उपयुक्त हैं। हाइड्रोलिक और सर्वो सिस्टम मजबूत प्रदर्शन प्रदान करते हैं लेकिन इसमें उच्च उपकरण और रखरखाव लागत भी शामिल होती है।

4.स्वचालन और प्रक्रिया निगरानी

आधुनिक विनिर्माण वातावरण में, कई कंपनियां वेल्डिंग मापदंडों को रिकॉर्ड करना और उपकरणों को स्वचालित उत्पादन लाइनों में एकीकृत करना चाहती हैं। सर्वो सिस्टम इस क्षेत्र में स्पष्ट लाभ प्रदान करते हैं क्योंकि वे आसानी से डिजिटल नियंत्रण प्रणालियों के साथ एकीकृत हो सकते हैं और विस्तृत प्रक्रिया डेटा प्रदान कर सकते हैं।

निष्कर्ष

प्रसार वेल्डिंग मशीन की दबाव प्रणाली वेल्डिंग की गुणवत्ता और उपकरण के प्रदर्शन को निर्धारित करने में महत्वपूर्ण भूमिका निभाती है। आज उद्योग में उपयोग की जाने वाली चार सबसे आम प्रणालियाँ हैंवायवीय, हाइड्रोलिक, सर्वो{{0}चालित, और वायवीय{1}हाइड्रोलिक बूस्टर सिस्टम.

वायवीय प्रणालियाँ सरल और लागत प्रभावी हैं, जो उन्हें मानक तांबा घटक वेल्डिंग के लिए उपयुक्त बनाती हैं। हाइड्रोलिक सिस्टम अत्यधिक उच्च दबाव प्रदान करते हैं और बड़े वर्कपीस के लिए आदर्श होते हैं। सर्वो सिस्टम उच्चतम स्तर की दबाव परिशुद्धता प्रदान करते हैं और परिशुद्धता विनिर्माण में व्यापक रूप से उपयोग किए जाते हैं। वायवीय -हाइड्रोलिक प्रणालियाँ अपेक्षाकृत कॉम्पैक्ट संरचना बनाए रखते हुए उच्च दबाव प्रदान करके एक संतुलित समाधान प्रदान करती हैं।

अंततः, सही प्रसार वेल्डिंग मशीन का चयन करने के लिए मूल्यांकन की आवश्यकता होती हैवेल्ड का आकार, दबाव की आवश्यकताएं, उत्पादन लागत और स्वचालन की आवश्यकताएं. वास्तविक वेल्डिंग प्रक्रिया के साथ दबाव प्रणाली का सावधानीपूर्वक मिलान करके, निर्माता लगातार वेल्ड गुणवत्ता और कुशल उत्पादन दोनों प्राप्त कर सकते हैं।
