बड़ी तांबे की प्लेटों के लिए समान प्रसार वेल्डिंग कैसे प्राप्त करें

इलेक्ट्रिक वाहनों (ईवी), बिजली वितरण और उच्च प्रदर्शन थर्मल प्रबंधन (जैसे वाष्प चैंबर) के क्षेत्रों में, बहु परत तांबे की प्लेटों की सटीक बॉन्डिंग एक महत्वपूर्ण विनिर्माण बाधा है। हाल ही में, एक पेशेवर यूरोपीय ग्राहक ने एक चुनौतीपूर्ण विशिष्टता के साथ हमसे संपर्क किया:200×200 मिमी सतह क्षेत्र में तांबे की प्लेटों की 5-8 परतों को जोड़ना, जिसमें 0.5 मिमी से छोटी जटिल आंतरिक ज्यामिति शामिल हैं।

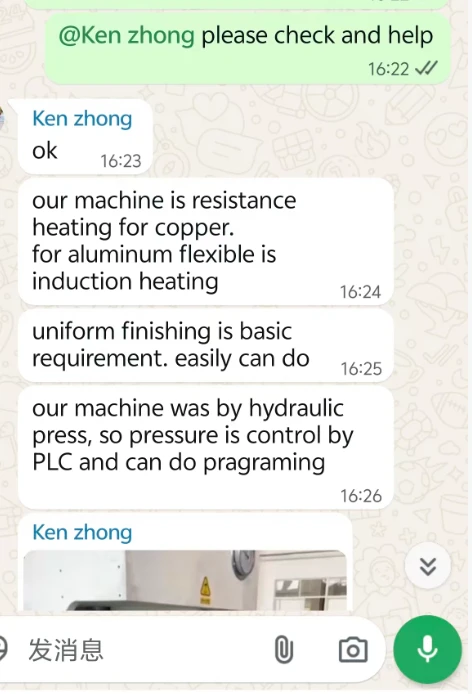

जब ऐसे उच्च जोखिम वाली तकनीकी आवश्यकताओं का सामना करना पड़ता है, तो आप सही का चयन कैसे करते हैंप्रसार वेल्डिंग मशीन? आप यह कैसे सुनिश्चित करते हैं कि नाजुक सूक्ष्म संरचनाएं दबाव में न ढहें? इन पूछताछों पर हमारी इंजीनियरिंग टीम की सीधी प्रतिक्रिया पर आधारित यह मार्गदर्शिका, औद्योगिक प्रसार बंधन के मूल तर्क को तोड़ती है।

ग्राहकों द्वारा पूछे जाने वाले पहले प्रश्नों में से एक हीटिंग विधि के बारे में है। बी2बी औद्योगिक बाजार में, गलत हीटिंग तकनीक चुनने से उत्पादन उपज में मूलभूत विफलताएं हो सकती हैं।

तांबा प्रतिरोध ताप की मांग क्यों करता है?

तांबा बिजली और गर्मी दोनों का असाधारण संवाहक है।

• यह काम किस प्रकार करता है:प्रतिरोध ताप सीधे खड़ी बहु परत तांबे की प्लेटों के माध्यम से एक उच्च धारा प्रवाहित करता है, जिससे सामग्री के अंतर्निहित प्रतिरोध और संपर्क प्रतिरोध के कारण इंटरफ़ेस पर गर्मी उत्पन्न होती है।
• लाभ:क्योंकि करंट 5-8 परतों के माध्यम से लंबवत रूप से चलता है, संपर्क बिंदुओं पर आंतरिक रूप से गर्मी उत्पन्न होती है। यह "अंदर से बाहर" हीटिंग कोर और सतह के बीच तापमान प्रवणता को कम करता है, जिससे यह सुनिश्चित होता है कि प्रत्येक परत परमाणु प्रसार के लिए आवश्यक महत्वपूर्ण तापमान (आमतौर पर पिघलने बिंदु के $0.7 \\sim 0.8$) तक पहुंच जाती है। 200×200 मिमी क्षेत्र के लिए, यह केंद्र में "अंडर{9}वेल्डिंग" को रोकता है, जो बाहरी हीटिंग विधियों के साथ एक आम समस्या है।

इंडक्शन एल्युमीनियम के लिए आरक्षित क्यों है?

के लिएएल्युमीनियम लचीली बॉन्डिंग, हमारे इंजीनियर अनुशंसा करते हैंप्रेरण ताप. एल्युमीनियम तुरंत घनी ऑक्साइड परत बनाता है और इसका गलनांक कम होता है। इंडक्शन हीटिंग उच्च ऊर्जा घनत्व और सतह स्तर के थर्मल प्रभाव प्रदान करता है जो ऑक्साइड परत को तोड़ सकता है और बहुत ही कम चक्र में बंधन प्राप्त कर सकता है, जिससे एल्यूमीनियम को अत्यधिक नरम होने और ढहने से रोका जा सकता है।

बड़े पैमाने पर वर्कपीस के लिए, प्राथमिक चिंता स्थिरता है:"क्या किनारों पर बंधन केंद्र में बंधन जितना मजबूत है?"

एकरूपता: आवश्यकता से वास्तविकता तक

प्रसार वेल्डिंग में, एकरूपता मशीन की गुणवत्ता का मानक है।

• तापीय क्षेत्र संतुलन:उच्च -शक्ति ट्रांसफार्मर (जैसे कि हमारा 600kVA मॉडल) से ऊर्जा इलेक्ट्रोड प्लेटों में समान रूप से जारी की जानी चाहिए। सटीक इलेक्ट्रोड डिज़ाइन के बिना, वर्तमान "त्वचा प्रभाव" असमान ताप का कारण बन सकता है।
• यांत्रिक समानता:200×200 मिमी सतह क्षेत्र के लिए अत्यधिक समतलता की आवश्यकता होती है। यहां तक ​​कि वेल्डिंग प्लेटफ़ॉर्म में एक माइक्रोन {3} स्तर का विचलन भी उच्च दबाव के तहत बढ़ जाता है, जिससे स्थानीयकृत अधिक संपीड़न या "ठंडे धब्बे" हो जाते हैं।

सूक्ष्म संरचनाओं की सुरक्षा (< 0.5mm)

यूरोपीय क्लाइंट ने विशेष रूप से 0.5 मिमी से छोटी आंतरिक विशेषताओं पर प्रकाश डाला। पारंपरिक प्रेस वेल्डिंग में, ऐसी नाजुक संरचनाओं को आसानी से कुचल दिया जाएगा।

• तर्क:डिफ्यूजन वेल्डिंग एक हैठोस-अवस्था संबंध प्रक्रिया. सामग्री कभी भी पिघली हुई अवस्था में नहीं आती है। जब तक दबाव समान रूप से वितरित होता है और तापमान दबाव वक्र सटीक रूप से प्रबंधित होता है, तब तक परमाणु नाजुक आंतरिक विशेषताओं की मैक्रो ज्यामिति को बदले बिना इंटरफ़ेस में स्थानांतरित हो जाते हैं।

हमारे इंजीनियर एक प्रमुख तकनीकी स्तंभ पर जोर देते हैं:पीएलसी-नियंत्रित हाइड्रोलिक सिस्टम।यह वही है जो एक सटीक प्रसार वेल्डर को एक मानक प्रेस से अलग करता है।

हाइड्रोलिक ड्राइव की स्थिरता

वायवीय ड्राइव की तुलना में, हाइड्रोलिक सिस्टम बड़े पैमाने पर, स्थिर बल प्रदान करते हैं। एक 200×200 मिमी वर्कपीस को $10\\text{MPa}$ के बॉन्डिंग दबाव की आवश्यकता होती है, जिसके लिए कई सौ किलोन्यूज़ से अधिक के कुल बल की आवश्यकता होती है। केवल आनुपातिक वाल्वों से सुसज्जित उच्च प्रदर्शन हाइड्रोलिक्स ही "पहाड़ जितना भारी" और "धागे जितना नाजुक" दोनों प्रकार का बल प्रदान कर सकता है।

प्रोग्रामयोग्य तर्क की आवश्यकता

प्रारंभ से अंत तक निरंतर, भारी भार लागू करने से सूक्ष्म संरचनाएं अनिवार्य रूप से नष्ट हो जाएंगी। हमारा पीएलसी सिस्टम इसकी अनुमति देता हैमल्टी-स्टेज प्रेशर प्रोफाइल:

• चरण 1 (प्री-हीटिंग और आउटगैसिंग):हल्का प्रारंभिक दबाव स्टैक को स्थिर करता है और परतों के बीच हवा को बाहर निकालता है।
• चरण 2 (थर्मल प्लास्टिकीकरण):जैसे ही तापमान बढ़ता है और सामग्री की उपज शक्ति कम हो जाती है, पीएलसी अत्यधिक विरूपण को रोकने के लिए स्वचालित रूप से दबाव को समायोजित करता है।
• चरण 3 (प्रसार रखरखाव):चरम तापमान पर, सिस्टम पूर्ण परमाणु संपर्क को मजबूर करने के लिए लक्ष्य मान तक दबाव बढ़ाता है।
• चरण 4 (दबाव-नियंत्रित शीतलन):विरूपण या आंतरिक अवशिष्ट तनाव को रोकने के लिए ठंडा करने के दौरान दबाव धीरे-धीरे छोड़ा जाता है।

किसी मशीन पर शोध या खरीदारी करते समय, प्रमुख संकेतकों का मूल्यांकन करने के लिए निम्नलिखित तालिका का उपयोग करें जो आपके निवेश पर रिटर्न (आरओआई) निर्धारित करेंगे।

हमारे यूरोपीय ग्राहक द्वारा चयन करने का निर्णय600kVA डिफ्यूजन वेल्डर200×200 मिमी अनुप्रयोगों के लिए उद्योग मानक का अत्यधिक प्रतिनिधि है। यह ऑफर:

• तापीय क्षमता:बड़े सतह क्षेत्र बड़े पैमाने पर हीट सिंक के रूप में कार्य करते हैं। 600kVA मॉडल सटीक हीटिंग वक्रों का पालन करने के लिए आवश्यक वर्तमान घनत्व प्रदान करता है, जो अत्यधिक धीमी गति से हीटिंग के कारण होने वाले "अनाज के मोटे होने" को रोकता है।
• दबाव अतिरेक:यह मॉडल उच्च {{0} टन भार वाले हाइड्रोलिक सिलेंडर से सुसज्जित है जो बड़े {{1} क्षेत्र बॉन्डिंग के लिए आवश्यक एमपीए आसानी से प्राप्त कर लेता है।
• भविष्य की मापनीयता:यह वर्तमान 5-8 परत परियोजनाओं को आसानी से संभालता है जबकि भविष्य में अधिक मोटी, अधिक जटिल बिजली इलेक्ट्रॉनिक असेंबलियों को जोड़ने में सक्षम रहता है।

कैटलॉग विशिष्टताओं पर "धातुकर्म साक्ष्य" को प्राथमिकता दें

प्रसार वेल्डिंग की दुनिया में, केवल ब्रोशर से प्रभावित न हों। मांग एमेटलोग्राफिक क्रॉस-सेक्शन रिपोर्टएक नमूना वेल्ड का. यदि इंटरफ़ेस लाइन माइक्रोस्कोप के नीचे "गायब" हो गई है, तो परमाणु प्रसार सफल है।

फ़ैक्टरी निरीक्षण के दौरान फोकस बिंदु

किसी सुविधा पर जाते समय (जैसा कि हमारा यूरोपीय ग्राहक कर रहा है), यह देखें:

• असेंबली परिशुद्धता:इलेक्ट्रोड कितनी अच्छी तरह लंबवत रूप से संरेखित हैं?
• सॉफ्टवेयर इंटरफ़ेस:क्या पीएलसी तापमान, दबाव और विस्थापन के लिए वास्तविक समय वक्र दिखाता है?
• मामले का अध्ययन:क्या निर्माता सूक्ष्म -विशेषताओं से युक्त सफल परियोजनाओं का प्रदर्शन कर सकता है (< 0.5mm)?

स्पष्ट संचार कुंजी है

डिफ्यूज़न वेल्डिंग एक "एप्लिकेशन-संचालित" तकनीक है। खरीदने से पहले, अपनी सामग्री का प्रकार, परत संख्या, कुल मोटाई और विरूपण सहनशीलता प्रदान करें। जैसा कि हमारे इंजीनियरों ने प्रदर्शित किया है, मार्केटिंग शब्दजाल की तुलना में सीधी तकनीकी पारदर्शिता कहीं अधिक मूल्यवान है।

निष्कर्ष

डिफ्यूज़न वेल्डिंग "प्रयोगशाला - पैमाने" से "बड़े पैमाने पर उत्पादन" में परिवर्तित हो रही है। प्रतिरोध तापन की आवश्यकता को समझना, बहु-चरण पीएलसी दबाव नियंत्रण में महारत हासिल करना, और सही पावर रेटिंग वाली मशीन चुनना यह सुनिश्चित करने की कुंजी है कि आपके उत्पाद वैश्विक मंच पर प्रतिस्पर्धी बने रहें।

हाइफ़ेई इंटेलिजेंट इक्विपमेंट कंपनी लिमिटेड की ऑपरेशंस टीम द्वारा प्रकाशित। हम वैश्विक विनिर्माण समुदाय के लिए पारदर्शी, पेशेवर तकनीकी अंतर्दृष्टि प्रदान करने के लिए प्रतिबद्ध हैं।
