धातु निर्माण उद्योगों में, जैसे ऑटोमोटिव विनिर्माण, घरेलू उपकरण उत्पादन और निर्माण, जहां उच्च संक्षारण प्रतिरोध सर्वोपरि है,कैपेसिटर डिस्चार्ज वेल्डर (सीडीडब्ल्यू)तुरंत उच्च करंट देने की क्षमता और अपनी उच्च दक्षता के कारण गैल्वेनाइज्ड स्टील शीट की वेल्डिंग के लिए पसंदीदा उपकरण बन गया है। हालाँकि, गैल्वेनाइज्ड स्टील की अनूठी विशेषताएँ विशेष रूप से जस्ता कोटिंग का कम पिघलने बिंदु और मिश्र धातु की प्रवृत्ति {{2}वेल्ड गुणवत्ता और इलेक्ट्रोड जीवन के लिए महत्वपूर्ण चुनौतियाँ पैदा करती हैं।
यह मार्गदर्शिका वैज्ञानिक रूप से इलेक्ट्रोड प्रकारों का चयन करने, सटीक रूप से वेल्डिंग पैरामीटर सेट करने और गैल्वनाइज्ड स्टील वेल्डिंग करते समय सीडीडब्ल्यू मशीनों के लिए कुशल इलेक्ट्रोड रखरखाव प्रक्रियाओं को लागू करने, उच्च गुणवत्ता वाले वेल्ड सुनिश्चित करने और इलेक्ट्रोड सेवा जीवन को अधिकतम करने के बारे में गहन विश्लेषण प्रदान करती है।

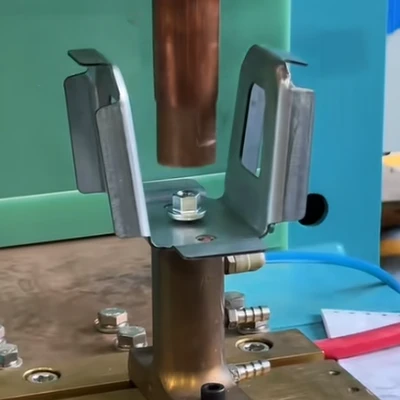

I. गैल्वेनाइज्ड स्टील वेल्डिंग और इलेक्ट्रोड चयन रणनीति में चुनौतियाँ
गैल्वनाइज्ड स्टील की विशिष्ट प्रकृति इसकी जस्ता कोटिंग में निहित है। प्रतिरोध स्पॉट वेल्डिंग प्रक्रिया के दौरान, जस्ता परत तेजी से पिघलती है और वाष्पीकृत हो जाती है, बाद में इलेक्ट्रोड सामग्री (आमतौर पर तांबा मिश्र धातु) के साथ मिश्रित हो जाती है, जिससे तेजी से संदूषण होता है और इलेक्ट्रोड का चेहरा खराब हो जाता है।
आधिकारिक डेटा संदर्भ: मानक क्रोमियम {{0} ज़िरकोनियम {{1} कॉपर (Cr - Zr - Cu) इलेक्ट्रोड बिना लेपित हल्के स्टील को वेल्डिंग करते समय 20,000 से अधिक वेल्ड का जीवनकाल प्राप्त कर सकते हैं। हालाँकि, जब हॉट डिप गैल्वेनाइज्ड स्टील की वेल्डिंग की जाती है, तो इलेक्ट्रोड का जीवन नाटकीय रूप से 2,000 और 2,500 वेल्ड के बीच गिर जाता है, 90% तक की कमी [1]। इसलिए, इलेक्ट्रोड चयन महत्वपूर्ण है.
1. सीडी वेल्डर के लिए इलेक्ट्रोड प्रकार का चयन
सीडी वेल्डर के लिए इलेक्ट्रोड डिज़ाइन को चालकता, पहनने के प्रतिरोध और एंटी-जिंक आसंजन को संतुलित करना चाहिए।
| इलेक्ट्रोड प्रकार | अनुप्रयोग एवं विशेषताएँ | लाभ | अनुकूलन सलाह |
| काटे गए शंकु इलेक्ट्रोड | निरंतर, उच्च {{0}निरंतरता स्पॉट वेल्डिंग के लिए उपयुक्त। चेहरे का व्यास आम तौर पर शीट की मोटाई का 4-5 गुना होता है। | समान दबाव वितरण, जिंक निष्कासन को कम करता है। | पतली शीटों के लिए सर्वोत्तम (<1.5mm); requires strict control over dressing. |
| गुंबददार इलेक्ट्रोड | बंदूक प्रकार के वेल्डिंग अनुप्रयोगों या जटिल भाग ज्यामिति के लिए उपयुक्त। अनुशंसित त्रिज्या: 25-50 मिमी. | वर्कपीस की मामूली असमानता को समायोजित करता है, स्थानीयकृत दबाव एकाग्रता को कम करता है। | मोटी चादरों या वक्रता वाले भागों के लिए उपयुक्त, लेकिन वर्तमान घनत्व फैल सकता है। |
| कम्पोजिट कॉपर-टंगस्टन इलेक्ट्रोड | उच्च {{0}शक्ति, उच्च {{1}पहनने के प्रतिरोध वेल्डिंग आवश्यकताओं के लिए उपयोग किया जाता है। | कॉपर मैट्रिक्स इष्टतम चालकता सुनिश्चित करता है; टंगस्टन मिश्र धातु आवेषण उच्च तापमान प्रतिरोध को बढ़ाते हैं, प्रभावी ढंग से जस्ता मिश्र धातु का प्रतिरोध करते हैं, इलेक्ट्रोड जीवन को महत्वपूर्ण रूप से बढ़ाते हैं। | उच्च लागत, लेकिन ड्रेसिंग के लिए डाउनटाइम को काफी कम कर देता है, जिससे उत्पादन क्षमता में सुधार होता है। |
|
लेपित इलेक्ट्रोड (Cr-Zr-Cu आधार) |
गैल्वेनाइज्ड स्टील के लिए विशेष रूप से अंतिम समाधान। | इलेक्ट्रोड की सतह पर जमा निकेल या धातु {{0}सेरेमिक कोटिंग्स जस्ता परत को प्रभावी ढंग से अलग करती हैं, जिससे इलेक्ट्रोड का जीवन कई गुना बढ़ जाता है और जलने और निष्कासन को दबा दिया जाता है। | विशेष आपूर्तिकर्ताओं की आवश्यकता है; इलेक्ट्रोड जीवन को अधिकतम करने के लिए पहली पसंद। |
द्वितीय. सीडी वेल्डर पैरामीटर कॉन्फ़िगरेशन के लिए व्यावहारिक मार्गदर्शिका
सीडी वेल्डर तात्कालिक संधारित्र निर्वहन के माध्यम से बहुत कम समय में भारी ऊर्जा प्रदान करते हैं। गैल्वनाइज्ड स्टील के लिए, पैरामीटर सेटिंग का मुख्य सिद्धांत तेजी से जस्ता परत में प्रवेश करना और जस्ता पूरी तरह से वाष्पीकृत होने से पहले नगेट बनाना है।
1. वर्तमान और समय पैरामीटर अनुकूलन
जस्ता परत की उच्च प्रतिरोधकता और अस्थिरता के कारण, वेल्डिंग गैल्वेनाइज्ड स्टील को उच्च ऊर्जा इनपुट की आवश्यकता होती है।
| पैरामीटर | गैल्वनाइज्ड स्टील वेल्डिंग के लिए समायोजन रणनीति | उद्देश्य एवं सिद्धांत |
| वेल्डिंग करंट | माइल्ड स्टील वेल्डिंग की तुलना में 30% से 50% की वृद्धि। | जिंक परत के माध्यम से करंट शंटिंग की भरपाई करता है और संपर्क प्रतिरोध बढ़ाता है, जिससे बहुत कम समय में जिंक परत में प्रवेश करने के लिए पर्याप्त ऊर्जा सुनिश्चित होती है। |
| वेल्ड समय | माइल्ड स्टील वेल्डिंग की तुलना में 25% से 50% तक विस्तार। | जस्ता परत को "निष्कासित" या विस्थापित करने के लिए, और आवश्यकताओं को पूरा करने के लिए डली के आकार के लिए पर्याप्त समय सुनिश्चित करता है। |
| डिस्चार्ज पल्स | तेजी से उभरते हुए किनारे (तेजी से डिस्चार्ज) का उपयोग करें। | सीडी वेल्डर की अंतर्निहित फास्ट डिस्चार्ज विशेषता जिंक के पूरी तरह से वाष्पीकृत होने से पहले तेजी से नगेट निर्माण की सुविधा प्रदान करती है, जिससे निष्कासन कम हो जाता है। |
पैरामीटर कॉन्फ़िगरेशन सुझाव (उदाहरण: 0.8मिमी + 0.8मिमी गैल्वेनाइज्ड स्टील):
- वेल्डिंग करंट: 18 - 25 kA (वेल्डर मॉडल और कैपेसिटर क्षमता के आधार पर)
- वेल्ड समय: 50 - 100 मिलीसेकेंड (एमएस)
2. बल नियंत्रण रणनीति (इलेक्ट्रोड बल)
निष्कासन को दबाने और वेल्ड की मजबूती सुनिश्चित करने के लिए उचित इलेक्ट्रोड बल महत्वपूर्ण है। बहुत कम बल से जिंक का वाष्पीकरण और निष्कासन होता है; बहुत अधिक बल धारा घनत्व को कम कर देता है।
| पैरामीटर | गैल्वनाइज्ड स्टील वेल्डिंग के लिए समायोजन रणनीति | उद्देश्य एवं सिद्धांत |
| इलेक्ट्रोड बल | माइल्ड स्टील वेल्डिंग की तुलना में 10% से 25% की वृद्धि। | 1. सतह ऑक्साइड फिल्म और जिंक परत को तोड़ता है, संपर्क प्रतिरोध को कम करता है . 2. जिंक वाष्प के निष्कासन को दबाता है, निष्कासन को कम करता है . 3. वेल्ड क्रैकिंग और सिकुड़न को रोकने के लिए नगेट गठन के बाद पर्याप्त फोर्जिंग बल प्रदान करता है। |
| पतली सामग्री (<1.0mm) | सुझाया गया आधार दबाव: 0.3 एमपीए, ठीक -ट्यून करने योग्य। | सघन संपर्क सुनिश्चित करते हुए अत्यधिक इंडेंटेशन से बचा जाता है। |
| Thick Sections (>1.5 मिमी) | सुझाया गया आधार दबाव: 0.5 एमपीए, समायोज्य। | मोटी चादरों के लिए पर्याप्त दबाव प्रवेश सुनिश्चित करता है और आवश्यक फोर्जिंग बल प्रदान करता है। |
तृतीय. इलेक्ट्रोड रखरखाव और प्रदर्शन पुनर्प्राप्ति प्रक्रियाएं
जिंक आसंजन और थर्मल तनाव के कारण, वेल्ड गुणवत्ता और दक्षता सुनिश्चित करने के लिए सीडी वेल्डर के लिए इलेक्ट्रोड रखरखाव अत्यंत महत्वपूर्ण है।
1. वैज्ञानिक इलेक्ट्रोड ड्रेसिंग
इलेक्ट्रोड ड्रेसिंग का उद्देश्य कामकाजी सतह से जस्ता जमा और ऑक्सीकरण उत्पादों को हटाना और मूल समोच्च को बहाल करना है, जिससे वर्तमान घनत्व और वेल्डिंग स्थिरता ठीक हो जाती है।
- ड्रेसिंग की आवृत्ति: समय-आधारित या बिंदु-आधारित ड्रेसिंग रणनीति अपनाने की सिफारिश की जाती है। उदाहरण के लिए, हर 500 से 1000 वेल्ड पर या जब वेल्डिंग करंट में उतार-चढ़ाव शुरू हो तो तुरंत इलेक्ट्रोड को ड्रेस करें।
- ड्रेसिंग टूल: मूल कटे हुए शंकु या गोलाकार समोच्च की बहाली सुनिश्चित करने के लिए एक सटीक इलेक्ट्रोड ड्रेसर का उपयोग किया जाना चाहिए।
- ड्रेसिंग मात्रा नियंत्रण: प्रति ड्रेसिंग निकाली गई सामग्री इलेक्ट्रोड व्यास के 5% से अधिक नहीं होनी चाहिए [3]। अत्यधिक ड्रेसिंग से इलेक्ट्रोड का समग्र जीवन तेजी से छोटा हो जाता है।
- एंटी{0}}स्टिक एजेंट अनुप्रयोग: जिंक सामग्री के स्थानांतरण और आसंजन को कम करने के लिए ड्रेस्ड इलेक्ट्रोड टिप पर एक एंटी{1}स्टिक एजेंट (जैसे ग्रेफाइट इमल्शन) लगाने की सिफारिश की जाती है।
2. शीतलन प्रणाली प्रबंधन
एक कुशल शीतलन प्रणाली इलेक्ट्रोड जीवन को बढ़ाने के लिए जीवन रेखा है।
- तापमान नियंत्रण: इनलेट पानी का तापमान 5 डिग्री और 30 डिग्री के बीच बनाए रखें, यह सुनिश्चित करें कि आउटलेट का तापमान 40 डिग्री से अधिक न हो।
- प्रवाह की निगरानी: पर्याप्त प्रवाह सुनिश्चित करने के लिए नियमित रूप से ठंडा पानी के प्रवाह की निगरानी करें, जिससे इलेक्ट्रोड के आंतरिक अति ताप को रोका जा सके जिससे नरमी और विरूपण हो सकता है।
- जल गुणवत्ता आवश्यकताएँ: इलेक्ट्रोड के अंदर स्केल गठन को रोकने के लिए विआयनीकृत या नरम पानी का उपयोग करें, जो गर्मी अपव्यय दक्षता को ख़राब करता है।
3. प्रदर्शन पुनर्प्राप्ति और गुणवत्ता आश्वासन
- प्रक्रिया सत्यापन: नई सामग्री संयोजन या पैरामीटर समायोजन के लिए, परीक्षण वेल्ड का प्रदर्शन किया जाना चाहिए, और विनाशकारी परीक्षण (जैसे छील परीक्षण) के माध्यम से नगेट आकार और ताकत को सत्यापित किया जाना चाहिए।
- पैरामीटर संगति ऑडिट: यह सुनिश्चित करने के लिए नियमित रूप से वेल्डर नियंत्रण प्रणाली की जांच करें कि वास्तविक आउटपुट वर्तमान और समय निर्धारित मूल्यों के अनुरूप हैं, जो सीडी वेल्डर के लिए गुणवत्ता नियंत्रण का एक प्रमुख पहलू है।
निष्कर्ष
गैल्वेनाइज्ड स्टील के लिए स्थिर वेल्ड गुणवत्ता सुनिश्चित करने के लिए, कैपेसिटर डिस्चार्ज वेल्डर के लिए इलेक्ट्रोड का चयन और रखरखाव सावधानीपूर्वक होना चाहिए। अत्यधिक एंटी-अधिसंयोजक इलेक्ट्रोड (जैसे मिश्रित तांबा टंगस्टन या लेपित इलेक्ट्रोड) का चयन करके, जस्ता परत में तेजी से प्रवेश करने के लिए वर्तमान और बल को सटीक रूप से समायोजित करके, और वैज्ञानिक ड्रेसिंग और शीतलन प्रक्रियाओं का पालन करके, निर्माता वेल्ड गुणवत्ता में काफी सुधार कर सकते हैं, इलेक्ट्रोड जीवन बढ़ा सकते हैं, और अंततः कुशल और विश्वसनीय गैल्वेनाइज्ड स्टील वेल्डिंग उत्पादन प्राप्त कर सकते हैं।
निरंतर ऑपरेटर प्रशिक्षण और नियमित उपकरण रखरखाव द्वारा पूरक मानकीकृत प्रक्रियाओं को लागू करना, यह सुनिश्चित करने का आधार है कि आपका सीडी वेल्डर विभिन्न गैल्वेनाइज्ड स्टील अनुप्रयोगों में विश्वसनीय प्रदर्शन प्रदान करता है।
